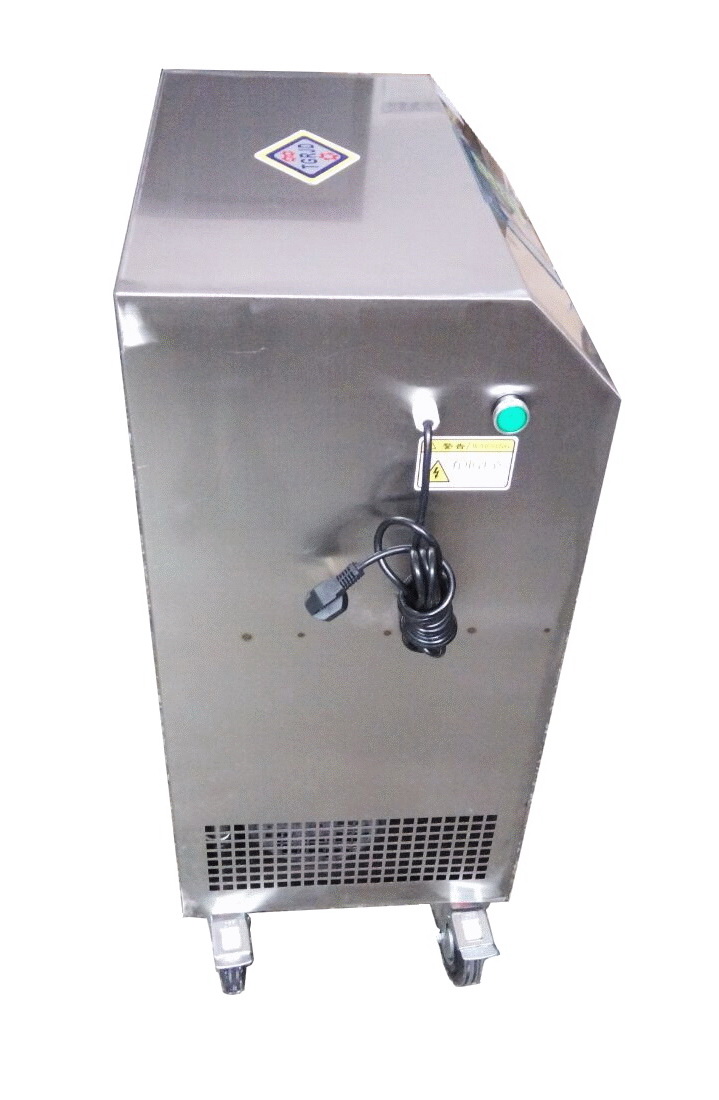

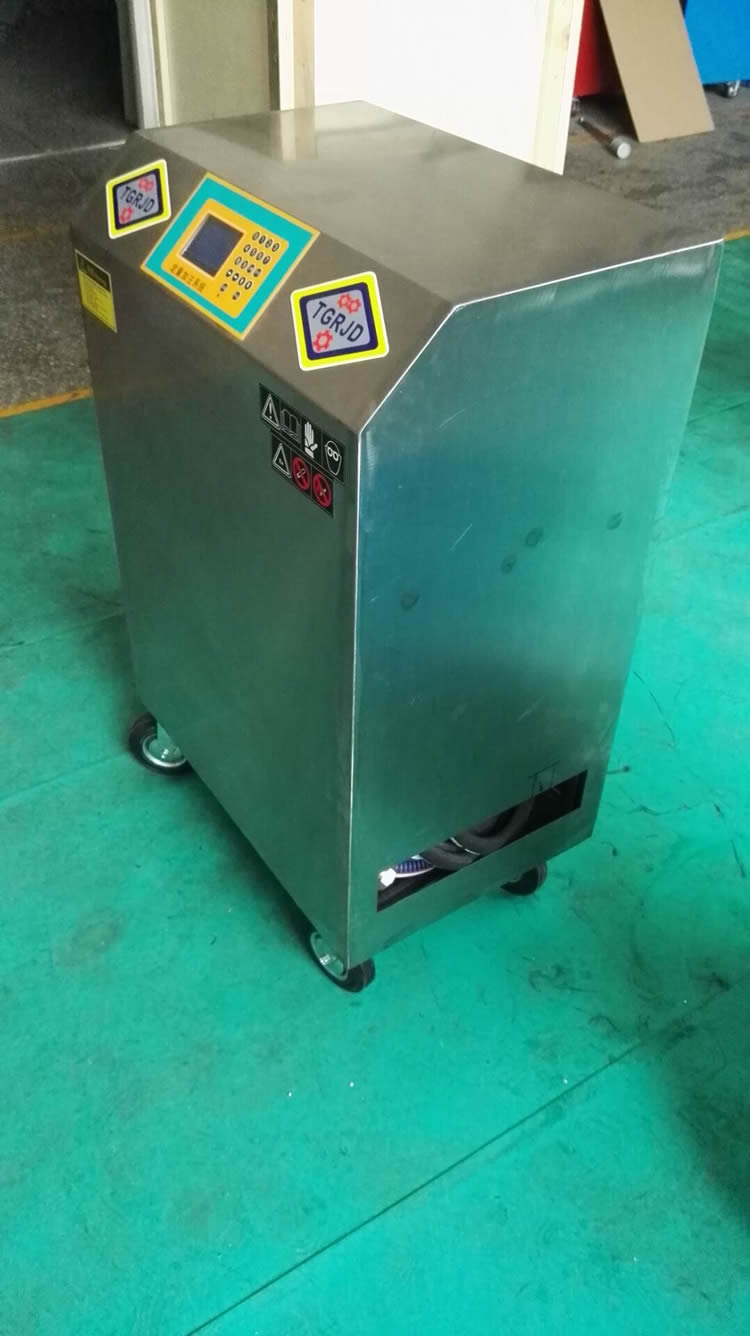

TI800-200 柜式稀油定量加注机
一、方案总体说明
本方案主要根据流量计反馈给定量控制仪的脉冲流量信号，当流量累计流量达到设定的数值（定量值），定量控制仪会给电磁阀门或泵一个开关信号，已达到对阀门、泵的启动和关闭控制。实现对加料的自动和手动控制。该系统精度高，操作简单，可现场校准。
二、系统组成
流量传感器＋泵或电磁阀门＋定量控制柜
三、功能说明
1． 流量传感器：流量传感器主要是采集流量信号，反馈给定量控制仪。
2． 定量控制柜：主要有定量控制仪表＋电柜组成。
电控柜功能说明：
定量控制器：ＴI８００
设定范围： 0.1-999.9L
电源：220VAC 50Hz
注油精度：±1%；
（1）定量控制仪
可任意设置所需要加入的油量（定量值）
定量控制仪具开关量信号输出，当设定好定量值，仪表根据流量传感器反馈的流量信号，当达到设定值后，自动关闭泵或阀门。
带有瞬时流量，累计流量，加入量显示功能
控制仪带有面板清零装置。
（2）恢复按键：既在突然断电或其他原因造成定量控制中途停止时，按恢复键可以继续加入未完成的定量值。
（3）停止按键：遇到紧急情况，可按此键停止阀门
（4）启动按键：每次操作完成后，按此键可以将定量值清零，重新开始下一批次操作
|
【柜式稀油定量加注机 特 点】 |
|
■定量加注油由流量计控制，精度高
■加油枪油嘴具有防滴漏功能
■硬件选择可靠、稳定，性价比高，操作简便、界面友好；
■注油的定量检测采用重复性好的流量计；
■设备外形美观、操作方便。
■开关阀选用耐压高、开关动作时间短、寿命长、可靠性高
的产品。
■平均无故障时间：控制系统的平均无故障时间大于5万小时；
■数字预设、修改、存储加注数值
■加注精度可进行标定，确保加注精度 ■工作状态实时动态显示
■单次加注量、累计加注量等参数数字显示
■具有批量加注功能，尤其适合生产线大批量生产的需求。
■具有密码保护
■可以查询每一天的加油时间，加油次，每次加油量。 |
|
【柜式稀油定量加注机 系统描述】 |
|

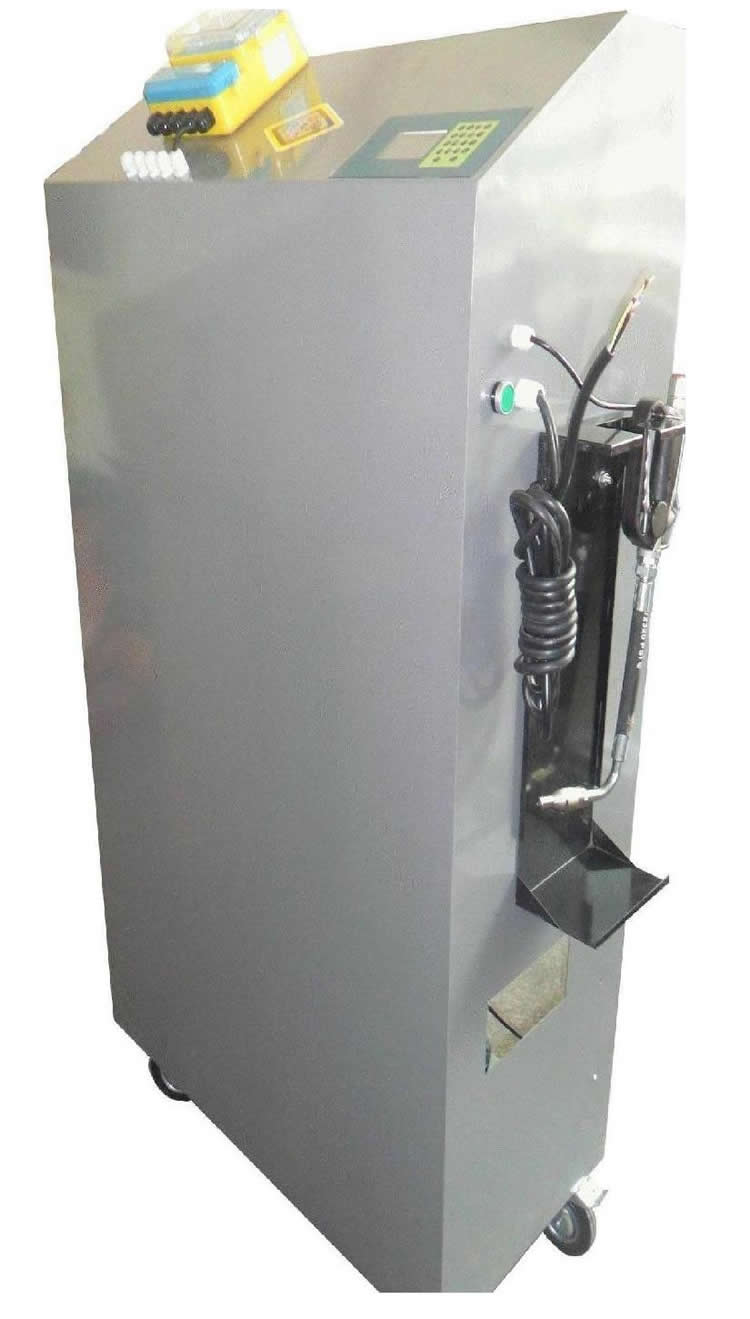

■从５５加仑（180升）油桶或油罐中吸油,再通过管路输送到控制柜；柜内有自动回收卷管盘，加油枪可以通过拉伸连接的软管至工作点。
■配置卷管盘，软管长10米。
【柜式稀油定量加注机 应 用】
■应用行业：汽车发动机、变速箱等总装生产线，空调压缩机冷冻油装配生产线，工程机械、家电、电力、石化等
行业大批量部件装配中的加注润滑油、乳化液及类似液体的环境。
■适用范围：适用于发动机油、变速箱油、中后桥油、燃油、冷却液、动力油、液压油等油品在非真空状态下的定
量加注。定量加注机采用优质的元气件、专业的结构设计，使定量加注机的加注精度、可靠性有了良好的保证，同时
使现场的作业环境得到改善。 |
|
【柜式稀油定量加注机 加注步骤】 |
|
预设定加注量——工件到位――对准加油口――加油信号（人工给定）――计量加注――自动停止
批量加注功能：预设定加注量及批量加注工件总数、间隔时间——工件到位――对准加油口、扣动扳机――计量加
注――自动停止——下一工件到位——对准加油口、扣动扳机――计量加注――自动停止（工件与工件之间加油间
隙时间可设置） | |
