底座尺寸：400×175 mm 质量 ：48 Kg 通径 ：ф20、ф25 mm 额定压力 ：0.6 MPa 油管拉展长度： m ≯14.5
【功能简介】

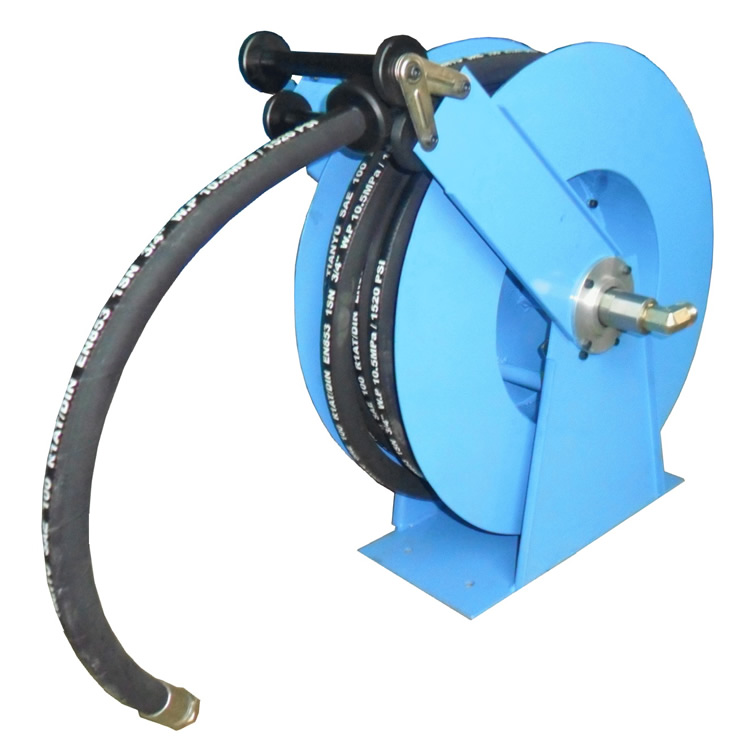

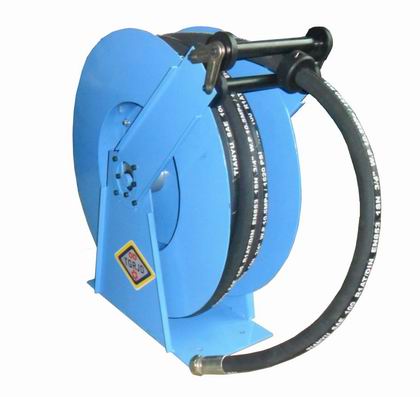

加油卷盘是在加油过程中，可使输油胶管在设定的长度范围内，任意伸展到需要的长度进行加油。加油后又能自动卷回胶管的装置。
【结构原理】
本装置主要有支架、轴、阀体、盘、输油软管、发条、棘轮机构等组成。加油时，拉展输油软管时，阀体、盘等进行顺时针方向转动，发条随之收紧，因而当加油完毕后能自动卷会输油软管，此时阀体、盘等逆时针方向旋转。
1. 支架 2. 轴 3. 阀体 4. 盘 5. 输油软管 6. 发条 7. 棘轮机构
【注意事项】
1.输油软管拉展加油时，阀体、盘等为顺时针方向转动;
2. 输油软管拉展时，其长度不宜拉到极限值，要留0.5米余量；
3.输油完毕后，软管自动卷回，阀体、盘逆时针转动。此时， 应手持软管摆动扶送，以防软管卷绕摞在一处；
4.各连接处严禁松动；
